ASUS ROG STRIX Z390-F GAMING
Материнская плата ROG Strix Z390-F Gaming предоставляет все для того, чтобы раскрыть полный потенциал компонентов системы и получить максимальную производительность в играх.
Нужно посоветоваться с экспертом.
Совместимость с различными системами охлаждения, обновленная подсистема питания, поддержка современных интерфейсов и функция оптимизации системных настроек – материнская плата ROG Strix Z390-F Gaming предоставляет все для того, чтобы раскрыть полный потенциал компонентов системы и получить максимальную производительность в играх.

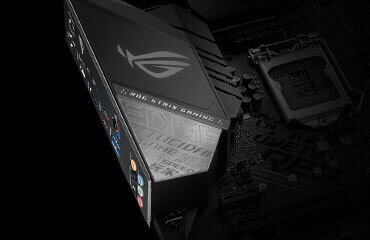

Предустановленная панель
4 x USB 3.1 Gen 2
- 3 x Type-A
- 1 x Type-C
Видеоинтерфейсы
- HDMI 1.4b
- DisplayPort 1.2
Сетевой контроллер Intel® I219-V (Gigabit Ethernet)
- ROG GameFirst V
- LANGuard
Поддержка SLI и CrossFireX
- 2 x PCIe 3.0 x16 (процессор)
- 1 x PCIe 3.0 x16 (чипсет, в режиме x4)
- 3 x PCIe 3.0 x1 (чипсет)
Аудиокодек SupremeFX S1220A
- Определение импеданса Высококачественные аудиовходы и выходы
- Экранирование
- Двойной усилитель для наушников
- Sonic Studio III + Sonic Studio Link
- Sonic Radar III
2 разъема AURA RGB
Переключатель MemOK! II
DDR4 4266 МГц (в режиме разгона)
- 4 x DIMM, двухканальная
- Поддержка XMP

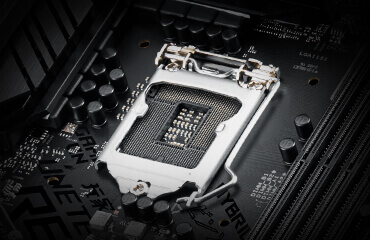

Разъем LGA1151 для процессоров Intel Core™ 8-го и 9-го поколений, Pentium® Gold и Celeron®
Разъем USB 3.1 Gen 1 для передней панели
6 x SATA 6 Гбит/с
1 разъем AURA для адресуемых светодиодных лент
2 x M.2 Socket 3
- 1 x 2242–2280 с поддержкой режимов SATA и PCIe 3.0 x4
- 1 x 2242–22110 с поддержкой режима PCIe 3.0 x4
Разъем ASUS Node
Современная платформа
Совместимость с различными системами охлаждения, обновленная подсистема питания, поддержка высокоскоростной памяти и современных накопителей – материнская плата ROG Strix Z390-F Gaming предоставляет все для того, чтобы раскрыть полный потенциал компонентов системы и получить максимальную производительность в играх.
-
Подсистема питания
Цифровая система питания с микросхемами DrMOS, реализованная в ROG Strix Z390 Gaming, создана для обеспечения качественного электропитания новейших процессоров Intel.
Разъем питания ProCool
Специальный разъем питания ProCool обеспечивает надежное подключение кабелей, идущих от блока питания.
Система питания DIGI+
Стабилизатор напряжения DIGI+ отличается высокой эффективностью, надежностью и стабильностью при любых нагрузках.
DrMOS
На материнской плате ROG Strix Z390-F Gaming модуль стабилизатора напряжения использует микросхемы DrMOS, которые сочетают в себе транзисторы верхнего и нижнего плеча и драйверы, обеспечивающие эффективное электропитание современных процессоров Intel.
Отборные дроссели и конденасаторы
В материнских платах ASUS применяются отборные дроссели и конденсаторы, которые способны работать дольше и при более сложных условиях, чем стандартные компоненты.
-
Холодней и тише
Материнская плата ROG Strix Z390 Gaming обеспечивает всесторонний контроль работы вентиляторов как с помощью интерфейса утилиты Fan Xpert 4, так и через UEFI BIOS.
Разъем процессорного вентилятора
Отдельная пара разъемов для подключения процессорных вентиляторов с любым способом регулировки скорости вращения.
Разъем вентилятора помпы
Разъем для необслуживаемых систем водяного охлаждения с регулировкой по ШИМ/напряжению.
4-контактный разъем для вентилятора
4-контактный разъем для вентилятора Каждый вентиляторный разъем платы поддерживает автоматическое определение типа вентилятора (с регулировкой по ШИМ или напряжению).

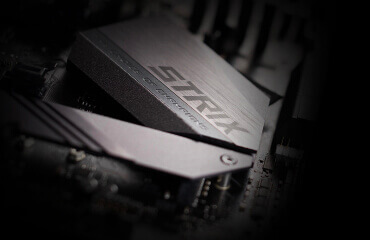

Радиатор VRM и термопрокладка
Специальная термопрокладка служит для переноса теплоты от силовых элементов к радиатору, обладающему большой площадью для эффективного теплорассеивания.
-

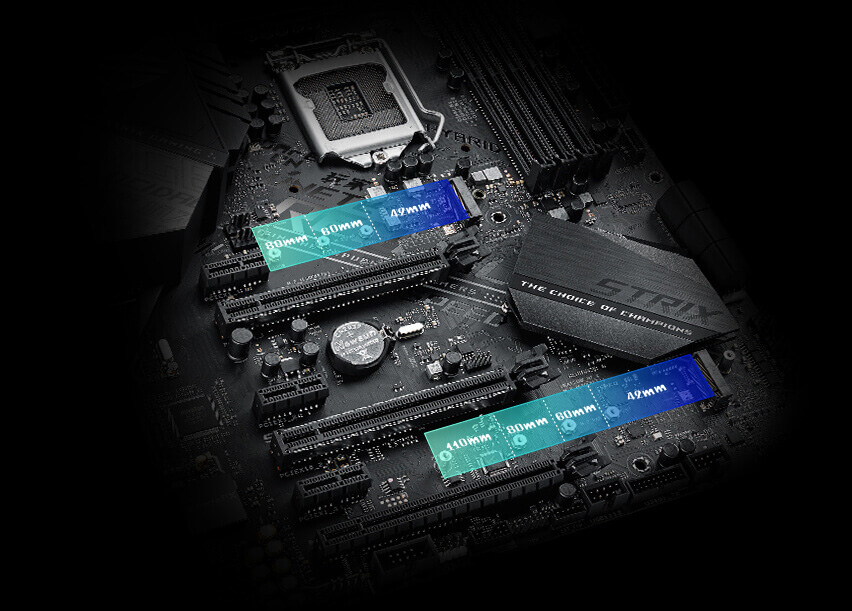

Два разъема M.2 (PCIe 3.0)
ROG Strix Z390-F Gaming оснащена двумя разъемами M.2. Один из них поддерживает оба интерфейса (SATA и PCIe 3.0 x4), а второй – только PCIe 3.0 x4 для установки накопителей, работающих с протоколом NVMe. Такое решение обеспечивает гибкость в выборе высокоскоростного накопителя формата M.2.

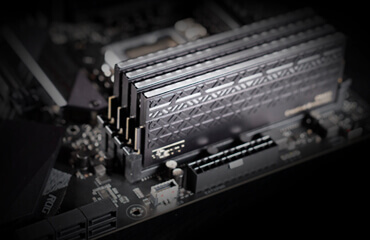

Частота памяти — 4266 МГц и выше!

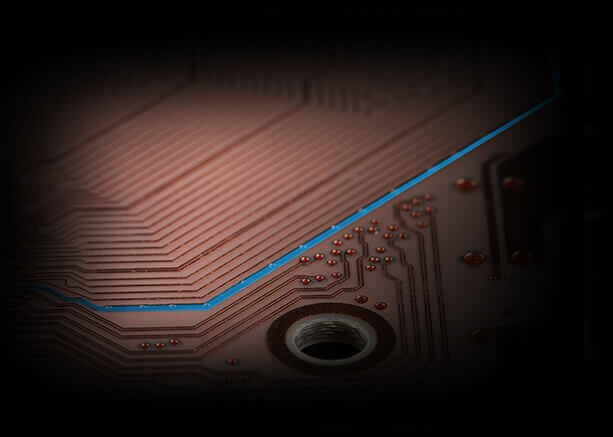

Для достижения максимальной пропускной способности подсистемы памяти в ROG Strix Z390-F Gaming было предложено абсолютно новое конструктивное решение. Интегрированная технология OptiMem II подразумевает оптимизированную разводку дорожек для слотов памяти в определенном слое печатной платы с целью уменьшения размера переходного отверстия, а также добавление зон экранирования для устранения электромагнитных наводок. Благодаря оригинальной Т-образной топологии подключения слотов системной памяти увеличивается ее разгонный потенциал. Именно это позволяет достичь более высоких частот при разгоне модулей памяти при задействовании всех слотов.
-
Контроллер Gigabit Ethernet от Intel
ROG Strix Z390-F Gaming оснащена новейшим Ethernet-контроллером I219-V от Intel, представляющим собой отличный выбор для геймеров. Он обеспечивает высокую скорость обработки пакетов TCP и UDP и снижает нагрузку на центральный процессор.
Технология LANGuard
Разъем проводной сети на данной материнской плате оснащается специальной защитой от статического электричества и перепадов напряжения.
-

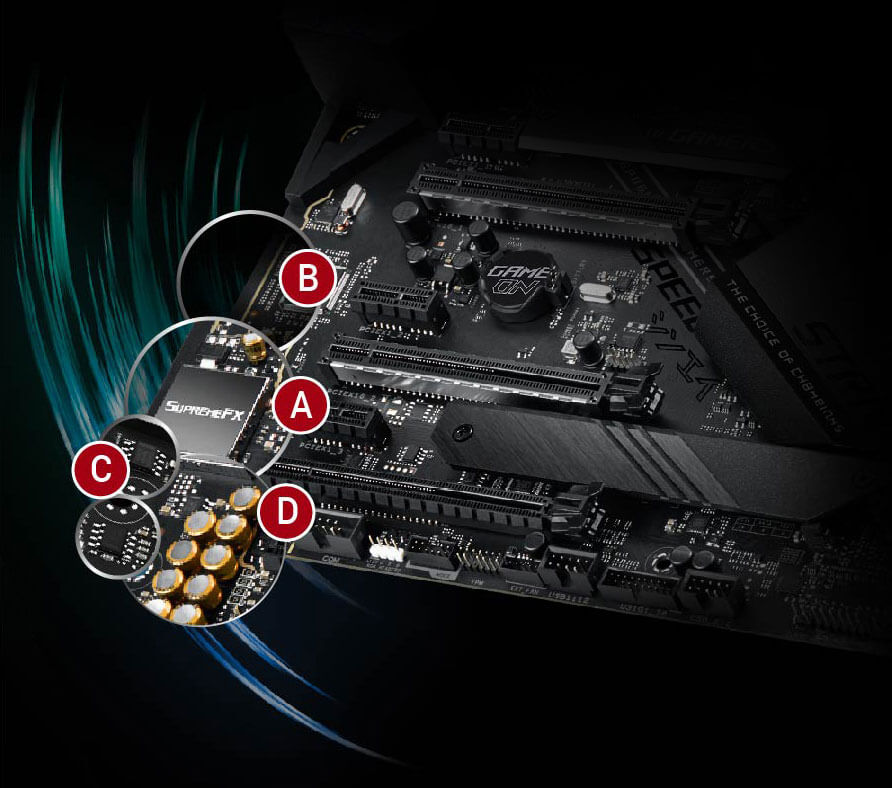

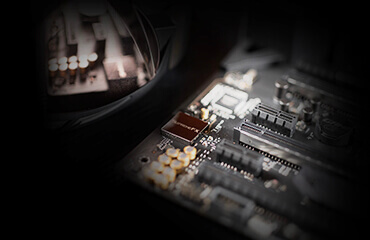

SupremeFX

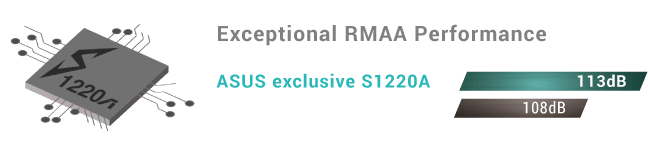

Встроенная аудиосистема SupremeFX, реализованная на данной материнской плате, может похвастать невероятно детализированным звучанием за счет использования высококачественного кодека S1220A. Фронтальный выход для наушников обслуживают сразу два операционных усилителя, обеспечивающие требуемые параметры электропитания для подключения игровых наушников.
Экранирование (A)
Электромагнитное экранирование аудиокодека способствует устранению наводок от других компонентов.
Изоляция (B)
Электромагнитное экранирование для устранения наводок от других компонентов.
Два операционных усилителя (C)
Автоматически подстраивают параметры аудиосистемы в соответствии с сопротивлением наушников (32–600 Ом).
Аудиоконденсаторы™ Nichicon
Высококачественные японские конденсаторы обеспечивают теплое и естественное звучание.
Характеристики ASUS ROG STRIX Z390-F GAMING
| Общие характеристики | |
|---|---|
| Сокет | LGA1151 v2 |
| Поддерживаемые процессоры | Intel Core 9th |
| Чипсет | intel-Z390 |
| Память | |
| Память | DDR4 DIMM, 2133-4266 МГц |
| Количество слотов памяти | 4 |
| Количество каналов памяти | двухканальная |
| Максимальный объем памяти | 64 Гб |
| Дисковые контроллеры | |
| Количество разъемов SATA 6Gb/s | 6 |
| Слоты расширения | |
| Количество слотов PCI-E x16 | 3 |
| Количество слотов PCI-E x1 | 3 |
| Аудио / Видео | |
| Звук | 7.1CH, HDA |
| Сеть | |
| Ethernet | 1000 Мбит/с, на основе Intel I219V |
| Подключение | |
| Наличие интерфейсов | 15 USB, 9 USB 3.1 (6 на задней панели), выход S/PDIF, 1xCOM, HDMI, Ethernet |
| Разъемы на задней панели | 8 USB, 1 USB Type-C, оптический выход, DisplayPort, HDMI, Ethernet |
| Тип системы охлаждения | пассивное |
