Разбираемся в кабелях блоков питания
При сборке ПК может оказаться, что кабели от блока питания не подходят. Например, разъем не совпадает с видеокартой, не хватает коннектора для процессора или нет нужного подключения для накопителя. Это частая проблема. Чтобы ее избежать, нужно перед покупкой проверять набор проводов блока питания и разъемы комплектующих. Рассмотрим основные типы кабелей, их особенности и ключевые параметры, на которые стоит обращать внимание при выборе.
Основные типы
Каждый кабель отвечает за подачу энергии к определенным компонентам – от материнской платы до видеокарты и накопителей.
- 20+4 pin (ATX) – питание материнской платы.
Базовый разъем, необходимый для запуска системы. Он подает основное питание (3.3V, 5V и 12V) на материнскую плату. Формат 20+4 pin позволяет использовать один и тот же коннектор как на старых платах с 20 контактами, так и на новых с 24 контактами. Современные материнки требуют подключения всех 24 контактов. - 4+4 pin (EPS12V) – питание процессора.
Этот кабель подает напряжение 12V на зону VRM для питания процессора. На материнских платах с топовыми чипсетами обычно используется два таких разъема (в сумме 8+8 pin). Это нужно для работы высокопроизводительных процессоров, например, Intel Core Ultra 9 или AMD Ryzen 9, а также для разгона. - 6+2 pin PCI-E – питание видеокарты.
Подключается к графическому ускорителю и обеспечивает питание по линии 12V. Количество разъемов 6+2 pin на видеокарте может быть разным и зависит от модели GPU. Если подключить к ускорителю не все кабели, то компьютер не запустится. - 12VHPWR (16 pin) – новый стандарт PCIe 5.0.
Применяется на многих картах NVIDIA последних поколений. Способен передавать до 600 Вт мощности через один разъем. Встречается не во всех БП, так как в комплекте с видеокартами обычно кладутся переходники с 8 pin на 12VHPWR. - SATA Power – питание накопителей и периферии.
Подключается к жестким дискам, SSD накопителям форм-фактора 2.5 мм, контроллерам для вентиляторов, оптическим приводам (CD/DVD/Blu-ray), системам жидкостного охлаждения и так далее. Коннектор тонкий и длинный, обеспечивает до 54 Вт энергии. - Molex – устаревший, но иногда нужный.
Хотя используется редко, этот разъем все еще нужен для некоторых вентиляторов или помп СЖО.
Толщина проводов
- 16 AWG – выдерживает ток до 10-13 А. Используется для линий с высокой нагрузкой, например, PCI-E 12VHPWR.
- 18 AWG – выдерживает ток до 7-10 А. Самый распространенный вариант в блоках питания.
- 20 AWG – встречается в недорогих блоках питания и не рекомендуется для современных конфигураций из-за ограниченной пропускной способности.
Производители блоков питания обычно не указывают толщину проводников или площадь поперечного сечения в характеристиках. Но эту информацию легко узнать из обзоров в интернете.
Виды шлейфов: не только эстетика
- Кабели без оплетки.
Самый бюджетный вариант. Это просто изолированные провода без дополнительной защиты. Они не очень гибкие и выглядят неаккуратно. - Плоские кабели (Flat Cable).
Самый популярный вариант. Все провода расположены параллельно и закрыты общей плоской изоляцией. Удобны для аккуратной укладки в узких пространствах. - Кабели в общей оплетке (Sleeved Cable).

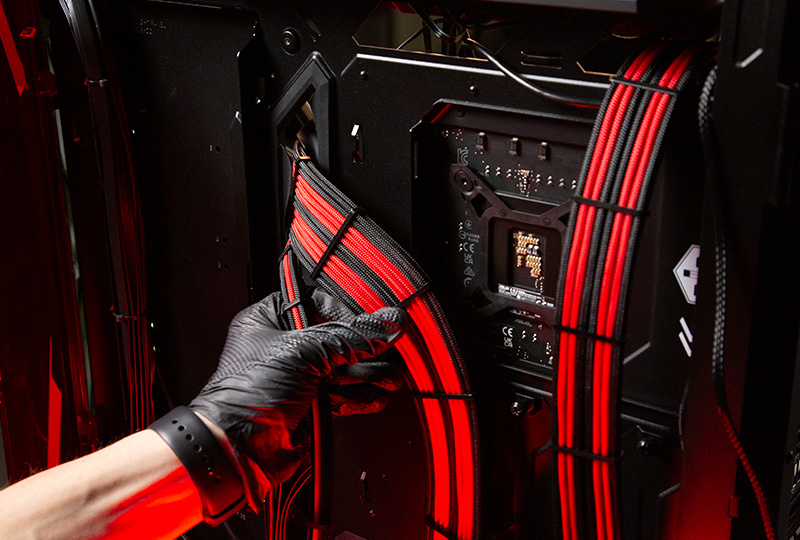

Сегодня встречаются все реже. Несколько проводников оборачиваются в тканевую или пластиковую оплетку. Это улучшает внешний вид, защищает провода от повреждений и облегчает укладку. - Каждый провод в отдельной оплетке (Individually Sleeved).
Самый красивый и дорогой вариант. Каждый провод имеет собственную нейлоновую оплетку. Это делает провода очень гибкими, что упрощает укладку.
Если вы хотите максимально аккуратную и красивую сборку с проводами в индивидуальной оплетке (Individually Sleeved), необязательно покупать дорогой БП. Можно купить набор удлинителей с пластиковыми гребешками. Они продаются во многих компьютерных магазинах и на маркетплейсах.
Модульность блоков питания
- Немодульные – кабели не отсоединяются. Это усложняет сборку и укладку проводов.
- Полумодульные – основные кабели (20+4 pin и 4+4 pin) не отсоединяются, но все остальные съемные.
- Модульные – все кабели можно отсоединить. Это очень удобное решение: подключаются только необходимые кабели, а остальные не мешаются внутри корпуса.
Если у вас есть возможность немного переплатить и взять модульный БП, мы очень рекомендуем это сделать. Например, можно сначала протянуть все кабели в корпусе, а только потом их подключить к блоку питания и комплектующим. Это ускоряет и сильно упрощает сборку компьютера.
Кабель-менеджмент – порядок внутри корпуса
- Делает ПК намного красивее.
- Упрощает замену или апгрейд.
- Облегчает обслуживание системного блока.
- Улучшает воздушную циркуляцию внутри корпуса. Это снижает рабочие температуры комплектующих и делает ПК тише, так как скорость вращения кулеров снижается.

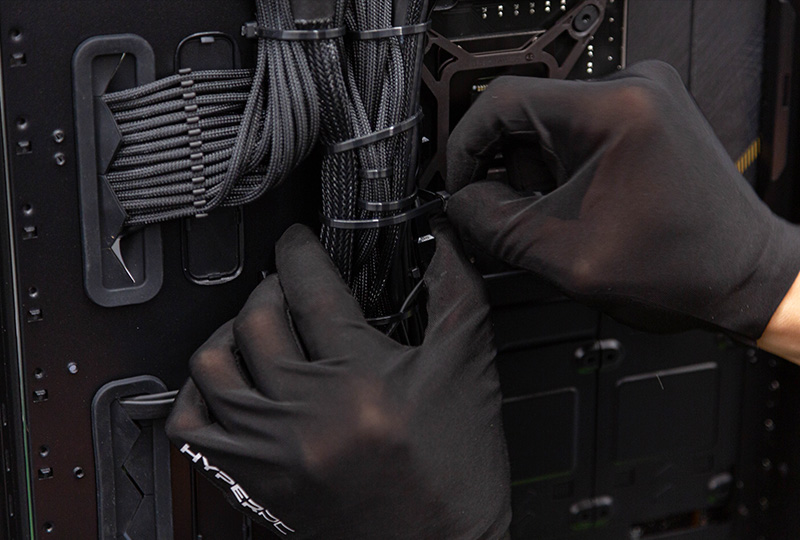

Для качественного кабель-менеджмента необходимы нейлоновые стяжки (хомуты). Обычно они идут в комплекте с корпусом, но их часто оказывается недостаточно. Лучше заранее запастись комплектом нейлоновых стяжек. Это упростит укладку и поможет навести порядок внутри корпуса.
Кабели блоков питания: итоги
Перед выбором блока питания важно проверить, какие у него кабели и подходят ли они под разъемы ваших комплектующих.
- 20+4 pin – питание материнской платы.
- 4+4 pin – питание процессора.
- 6+2 pin или 12VHPWR – питание видеокарты.
- SATA Power и Molex – питание накопителей и периферии.
- 16 AWG – лучший вариант для мощных систем.
- 18 AWG – стандарт для большинства БП.
- 20 AWG – не рекомендуется.
- Без оплетки – неудобны и неаккуратны.
- Плоские – самые универсальные и популярные.
- В общей оплетке – встречаются реже, но выглядят лучше.
- В индивидуальной оплетке – самые красивые, гибкие и удобные.
Не забывайте, что качественный кабель-менеджмент – это не только эстетика, но и практичность: лучше охлаждение, проще апгрейд, легче обслуживание.
Блоки питания в компьютерах HYPERPC
В HYPERPC мы используем блоки питания только от проверенных брендов: DeepCool, Super Flower, MSI и других. Мы подбираем модели с оптимальной мощностью, сертификацией 80+ и нужным набором кабелей. Так вы получаете не только надежный, но и красивый, аккуратно собранный ПК.
